Электрическая переноска в домашнем хозяйстве является неотъемлемой частью. Проблем не возникает когда переноска длиной всего пару метров, но вот когда длина переноски достигает 15-50 метров, становится весьма неудобным постоянно разматывать и сматывать ее.

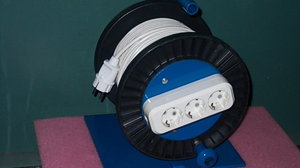

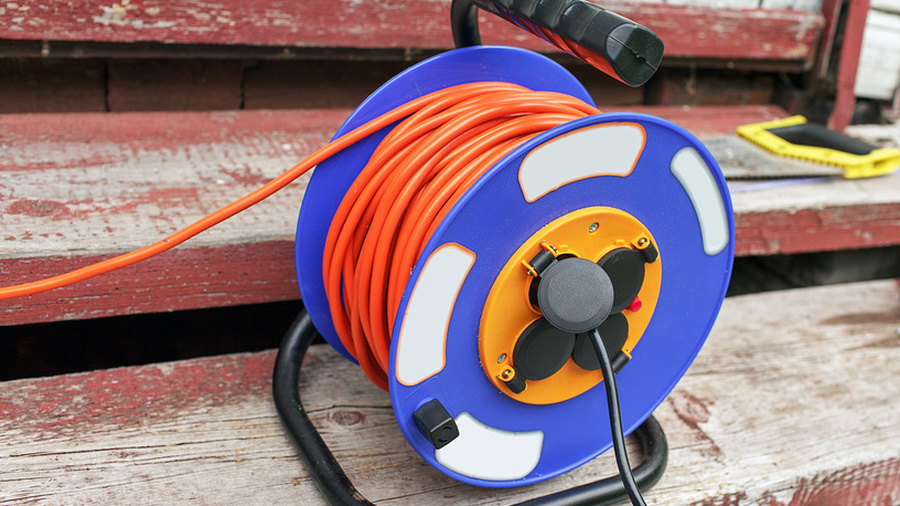

Решение данной проблемы существует довольно давно, в продаже имеются электрические удлинители на катушке. Но вся проблема заключается в том, что цена таких катушек за облачна, а качество порой оставляет желать лучшего.

С другой стороны катушку для провода можно легко изготовить своими руками, что будет на порядок дешевле. Причем вы сможете использовать провод, такой длины и такого сечения какой необходим для ваших целей.

Для изготовления удлинителя на катушке нам понадобится: электрическая вилка, провод, розетка, ну и, разумеется, сама катушка. Но где, же взять катушку? Для этих целей подойдут катушки от телевизионного кабеля, цепей, тросов и т.д. Можно пройтись по строительным рынкам или мелким магазинам, где торгуют данными материалами, и приобрести пустую катушку.

Но если у вас нет времени или желания ходить по магазинам и выпрашивать катушку, то ее легко можно сделать самостоятельно. А всего-то нам понадобится:
- кусок фанеры или OSB 60х30см толщиной 8-10мм,
- 9см пластиковой канализационной трубы диаметром 110мм
- 3 болта М6 или М8 длиной 120мм с гайками.

Самое главное это изготовить боковины (щечки для катушки). Я привык делать все ровно, поэтому предложу свой вариант.

электролобзик

В ненужном куске фанеры делаем отверстие для пилки электролобзика, и крепим подошву электролобзика шурупами к фанере.

электрический лобзик

После чего переворачиваем электролобзик и прикручиваем фанеру, к какой ни будь выступающей поверхности (стол, стул, пень и т.д.)

вырезание круга из фанеры

На отрезке заготовки (фанеры или OSB) отмечаем центр (в моем случае радиус составил 15см) и сверлим отверстие для шурупа, после чего приставляем заготовку вплотную к пилке, и крепим фанеру шурупом, только сильно не затягиваем, нам нужно, чтобы заготовка вращалась вокруг своей оси.

как ровно вырезать круг из фанеры

Включаем электролобзик (зажимаем кнопку фиксатора), и начинаем проворачивать заготовку (фанеру) вокруг оси. Таким образом, мы получим идеально круглые боковины для нашей будущей катушки.

изготовление катушки своими руками

В боковинах сверлим отверстия под стягивающие болты, и по центру сверлим отверстие для оси. Поскольку с течением времени центральное отверстие может разбиться, я решил использовать втулку из пластиковой 1/2" трубы. Втулка, с обратной стороны должна выступать на 15-20мм, чтобы болты не цеплялись за каркас.

Если для вас данный вариант сложен, то можете изготовить катушку по принципу, как я делал катушку для садового шланга.

как сделать удлинитель на катушке своими руками

Каркас был согнут из 10мм прутка, и состоит из двух частей, рукоятки и опоры. В принципе если не нужна опора, то можно изготовить только рукоятку (согнуть пруток в виде буквы П), этого достаточно будет чтобы разматывать и сматывать катушку.

переноска на катушке своими руками

После примерки, рукоятку привариваем к опоре. На рукоятке нарезаем резьбу М10, для гайки, которая будет фиксировать катушку.

удлинитель на катушке своими руками

как сделать катушку для провода своими руками

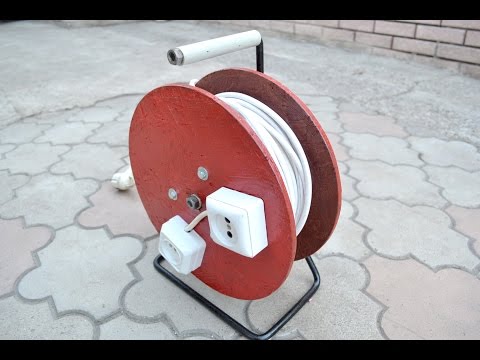

Каркас и катушку желательно покрасить, чтобы фанера не расслоилась и дольше прослужила, после чего производим сборку.

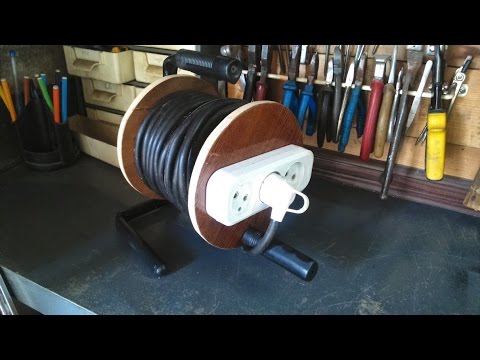

катушка для провода своими руками

Осталось только намотать провод, и установить вилку с розеткой.

Что касается провода, то я использую ПВС 2х1,5мм, на рынке выбираю тот, что мягче. Подобного образца катушка, с проводом ПВС у меня прослужила 7 лет без каких либо нареканий
